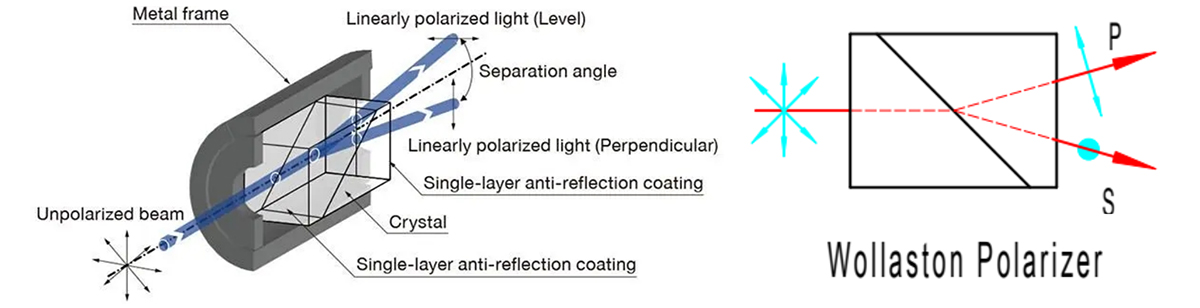

沃拉斯顿偏振棱镜由两个双折射晶体规格相同但光轴垂直的棱镜光胶或者胶合而成。当自然光垂直入射到第一个晶体棱镜时,o光和e光无折射的沿同一方向传播,但分别以不同的速度Vo和Ve传播。当它们先后进入第二棱镜以后,由于第二棱镜的光轴垂直于第一棱镜的光轴,所以第一棱镜中的o光对第二棱镜来说就变为e光,而e光就变为o光。因此原来在第一棱镜中的o光在两棱镜的界面上以相对折射率ne/no折射,而原来在第一棱镜中的e光以相对折射率no/ne折射。因为是负晶体(no>ne),所以在第二棱镜中的e光远离两方解石交界面的法线传播,在第二棱镜中的o光靠近交界面的法线传播。结果两束光在第二棱镜中分开。这样,经最右边的一个面再次折射后两束光按一定角度分开的偏振光,它们的振动方向互相垂直。当棱镜顶角(即<1)不太大时,这两束折射光以对称的形式的分开。正是出于这个性能原理,洛匈偏振器特别适用于需要旋转偏振器的应用系统中,用于光信号偏振特性分析。
性能指标
|
|
材料
|
α-BBO, Calcite ,YVO4 or Quartz
|
尺寸
|

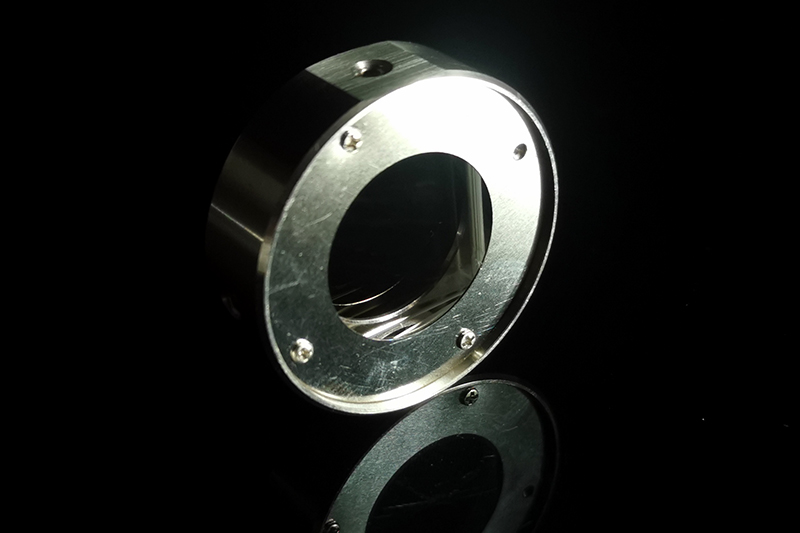

金属支架φ25.4,有效孔径φ6.0~φ10.0
|
平行度
|
<3′
|
表面光洁度
|
20-10
|
透过波前(P-V)
|
λ/4@ 632.8nm
|
波长范围
|
a-BBO: 190~3500 nm, YVO 4 :500~4000 nm,
Quartz: 230~2300 nm, Calcite: :350~2300 nm,
|
消光比
|
α-BBO:<5×10-6;Calcite:<5×10-5;
YVO4 :<5×10-6;Quartz: <5×10-4
|
镀膜
|
MgF2-AR
|
损伤阈值:
|
>100MW/cm2 @ 1064nm 10ns, 20Hz
|
