格兰棱镜

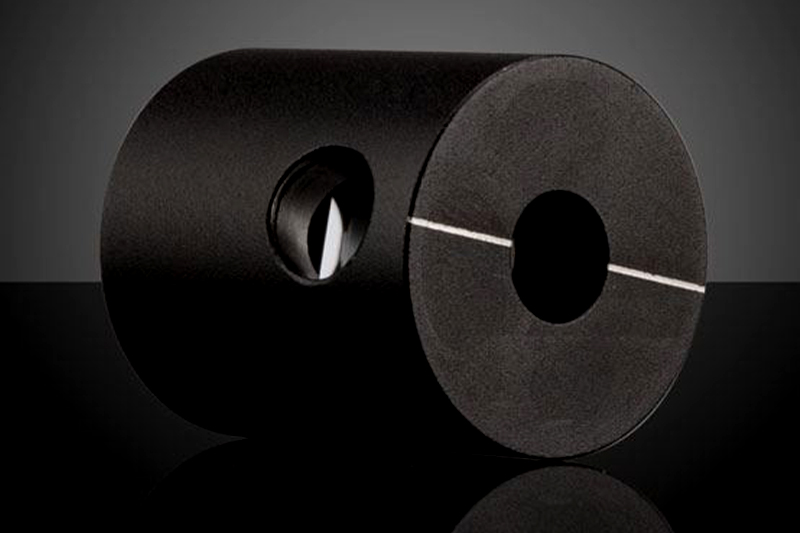

格兰型偏光镜是一种已封装的偏光棱镜，适用于需要广泛光谱范围，高消光比，或高极化纯度的应用中。格兰- 泰勒偏光镜是一款拥有中等功率，空气间隔，适用波长为紫外到近红外波段的偏光镜，可透射特别的光束。普通光..
技术参数
technical parameter

 格兰型偏光镜是一种已封装的偏光棱镜，适用于需要广泛光谱范围，高消光比，或高极化纯度的应用中。格兰 - 泰勒偏光镜是一款拥有中等功率，空气间隔，适用波长为紫外到近红外波段的偏光镜，可透射特别的光束。普通光束被反射并被粘接于棱镜的黑色玻璃板吸收。格兰 - 激光偏光镜与格兰 - 泰勒偏光镜类似，可用于高功率应用。

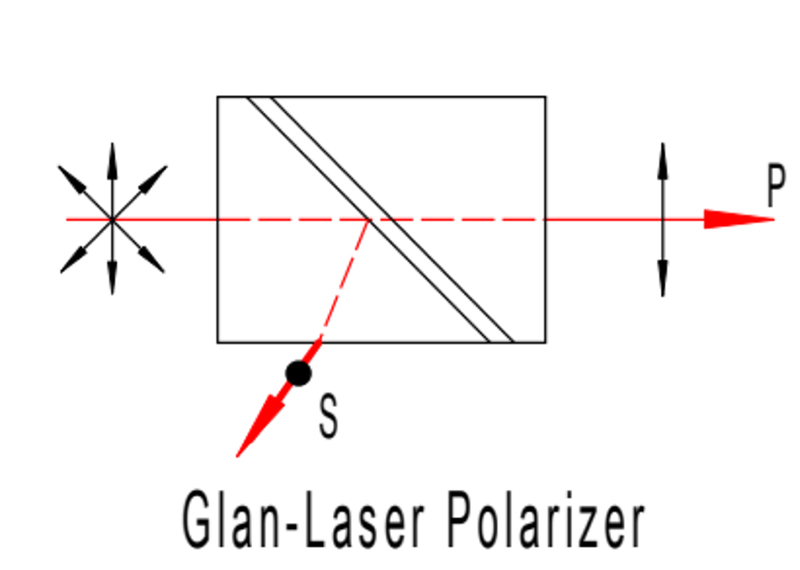

一、 格兰激光棱镜 是一种专门用于高能量激光中的一种格兰偏振器，侧面有两个逃逸窗口。该棱镜有极高的激光损伤阈值，并且消光比也比普通的格兰泰勒棱镜高一些。光束通过棱镜后，透射的是纯净的P偏振光，侧面逃逸窗口出射的是纯净的S偏振光和小部分P偏振光，可以用于两种偏振都需要用的场合或者用于两个偏振光的合束。

特性
•空气间隙设计
•高偏振输出
•侧面有逃逸窗口
•适用于高功率
•可镀宽带增透膜
性能指标
材料
a-BBO, Calcite（冰洲石）
尺寸
金属支架φ25.4,有效孔径φ6.0～φ10.0
平行度
＜3′
表面光洁度
20-10
透过波前（P-V）
λ/4@ 632.8nm
波长范围
a-BBO: 190～3500 nm, Calcite: 350～2300 nm
消光比
α-BBO:＜5×10-6;Calcite:＜5×10-5;
镀膜
MgF2-AR
损伤阈值:
>500MW/cm2 @ 1064nm 10ns, 20Hz


二、格兰泰勒棱镜采用紧凑式设计，长度比格兰激光棱镜短，适合用于中低功率的高偏振应用场合。它能够让输入的非偏振光束变成一束纯正的偏振光，常用来做光路系统的起偏或检偏器。
特性
•空气间隙设计
•结构紧凑
•高偏振输出
•侧面无逃逸窗口
•适用于中低功率
•可镀宽带增透膜
性能指标
材料
a-BBO, Calcite（冰洲石）
尺寸
金属支架φ25.4,有效孔径φ6.0～φ10.0
平行度
＜3′
表面光洁度
20-10
透过波前（P-V）
λ/4@ 632.8nm
波长范围
a-BBO: 190～3500 nm, Calcite: 350～2300 nm
消光比
α-BBO:＜5×10-6;Calcite:＜5×10-5;
镀膜
Single Layer MgF2
损伤阈值:
>200MW /cm2 @ 1064nm 10ns, 20Hz

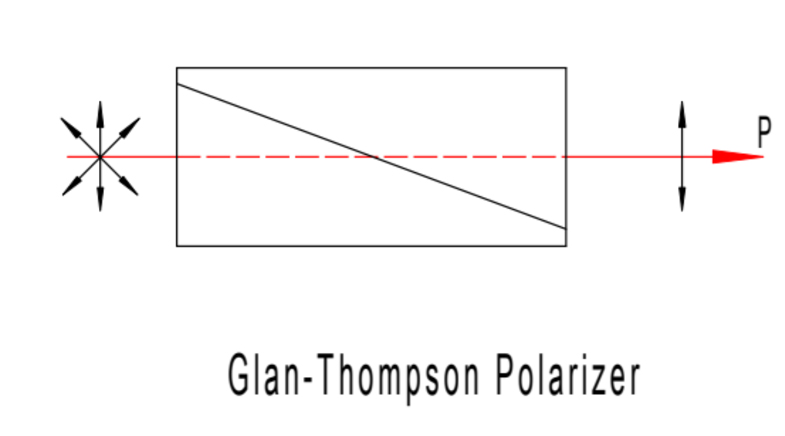

三、格兰汤普森棱镜是由两块晶体胶合而成，具有非常大的视场角，而且保持了比较高的消光比。其使用波段很宽，a-BBO材料的格兰汤姆森棱镜工作波段是200-900nm，Calcite材料的格兰汤姆森棱镜工作波段是350-2300nm，是一种理想的款波段大视场的偏振器件，常用于光谱分析系统中用来起偏。但由于有胶层的存在，不能承受很高的功率。属于低功率偏光镜，适用于紫外线，可见光，近红外应用，具有胶合设计，可透射特别的光束，同时吸收反射普通光束。

性能指标
材料
a-BBO, Calcite（冰洲石）
尺寸
金属支架φ25.4,有效孔径φ6.0～φ10.0
平行度
＜3′
表面光洁度
20-10
透过波前（P-V）
λ/4@ 632.8nm
波长范围
a-BBO: 190～3500 nm, Calcite: 350～2300 nm
消光比
α-BBO:＜5×10-6;Calcite:＜5×10-5;
镀膜
Single Layer MgF2
损伤阈值:
>50W /cm2 @ 1064nm 10ns, 20Hz
