消色差透镜又称双胶合透镜,是由两种折射率不同、色散率不同材质的凹、凸透镜胶合而成,可较大限度地减少或消除色差。

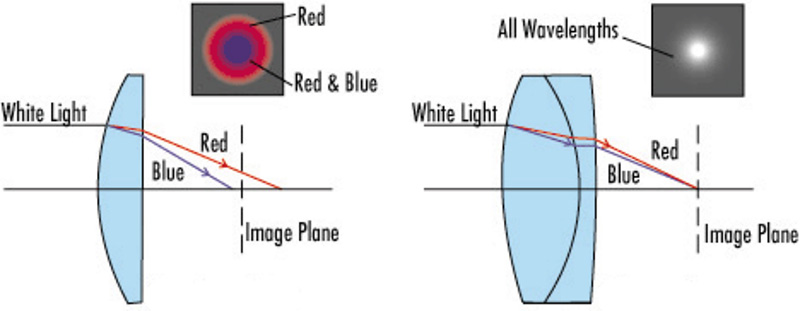

为了得到更好的性能,通常曲率半径较大的一面(平坦的面)应该背离准直光束。色差源于不同波长的光线在透射材料中的色散和折射系数的差异,使不同波长的光会聚在了不同的焦点,双胶合消色差透镜通过不同材料透镜的胶合设计,使两种材料的色散相互补偿,从而降低了综合色差。消色差设计还有助于改善宽波长范围的光源(复合光源)成像的象差,在合适的曲率半径下改善球差,在任意选择材质的情况下能同时改善彗差。消色差透镜与使用单个透镜的光学系统相比具有更加清晰的成像,能够形成更小的光点,进一步提升了透镜的光学性能。消色差透镜适用于荧光显微镜、图像中继、检测或光谱等各种应用。
性能指标
|
|
材料
|
Fused Silica, N-BK7,N-SF11
|
尺寸
|
Φ5~φ50.8mm
|
焦距公差
|
±1% @589nm
|
设计波长
|
589nm
|
中心偏差
|
≤3′
|
表面质量Surface Quality
|
40-20
|
面形Flatness
|
≤ 1.5λ 光焦度,λ/4不规则度
|
镀膜Coating
|
AR Coating
|
