精密光学

二向色镜

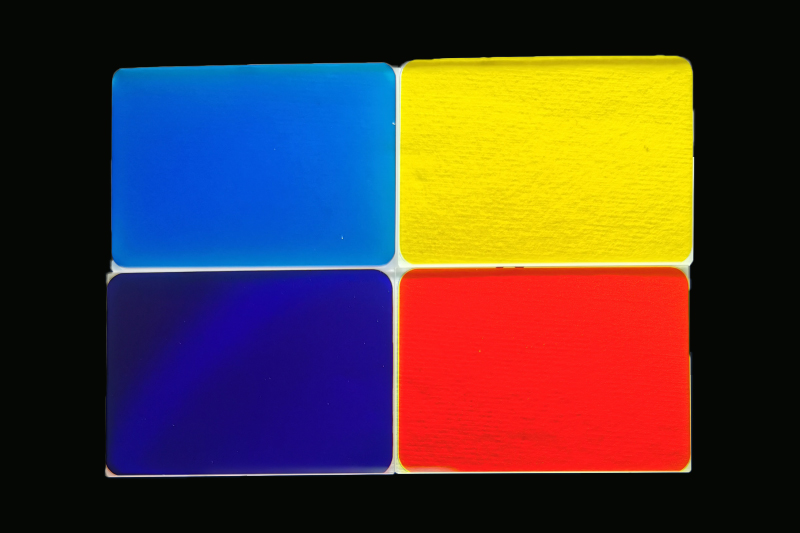

二向色镜（Dichroic Filters）又称双色镜，二向色镜可以根据波长将光束分离。通过两面分别镀有滤光膜与增透膜，二向色镜对不同波长光束呈现出高透或高反的性质，因此常用来分束/合束不同波长光束，或滤除某个波段。..
技术参数
technical parameter

 二向色镜（Dichroic Filters ）又称双色镜，二向色镜可以根据波长将光束分离。通过两面分别镀有滤光膜与增透膜，二向色镜对不同波长光束呈现出高透或高反的性质，因此常用来分束/合束不同波长光束，或滤除某个波段。常用于激光技术中，用于反射指定波长范围的光，并以指定入射角45度传输不同指定波长范围的光。

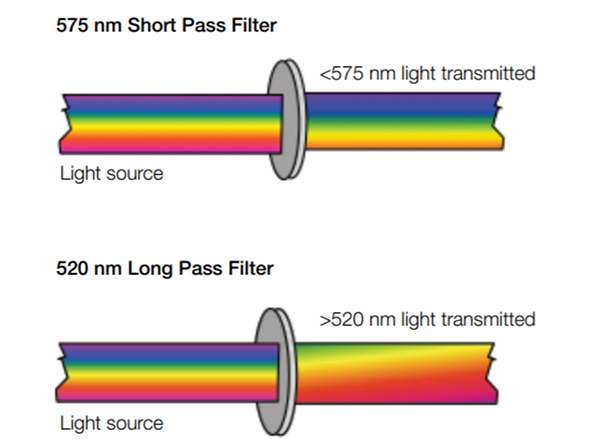

根据对波段的作用不同，二向色镜可分为短波通、长波通和多波段三类。
短波通对低于截止波长的光高透，高于截止波长的光高反；
长波通对高于起始波长的光高透，低于起始波长的光高反；
多波段二向色镜具有三个或多个透射或反射波段，截止波长和起始波长之间的波段高透，其它波段高反。


荣德的二向色镜技术特点和优势：

  1. 采用磁控溅射镀膜工艺，优良膜层致密性，具备高损伤阈值；
  2. 具有高透过率，透过率T>92%以上；
  3. 具有高反射率，反射率HR>98%；
  4. 具有高陡度<3%等

应用领域：流式细胞仪、PCR分析仪、荧光显微镜等生物分析仪器。


指标Specification
材料Material
石英玻璃Fused Silica
外型尺寸Dimension X×Y(φ)
φ12.7~φ25.4, 25x25x1.0
反射率
R>98%
透射率
T>92%@使用波长，R>98%@其他波长
光谱陡度
<3%
使用波长 wavelength
300-1200nm
损伤阈值
10 J/cm2 @ 1064nm, 10ns, 10Hz
