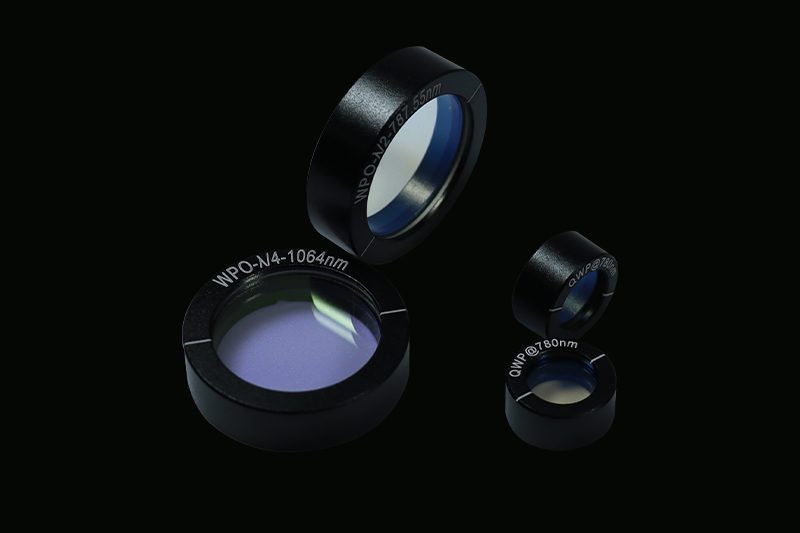

石英波片
石英波片也叫相位延迟片，波片是能使互相垂直的两光振动间产生附加光程差（或相位差）的光学器件。通常由具有精确厚度的石英双折射晶片做成，其光轴与晶片表面平行。 1/2波片（半波片）可以将线偏振光旋转任意角度..
技术参数
technical parameter

 石英波片也叫相位延迟片，波片是能使互相垂直的两光振动间产生附加光程差 （ 或相位差）的光学器件。通常由具有精确厚度的石英双折射晶片做成，其光轴与晶片表面平行。

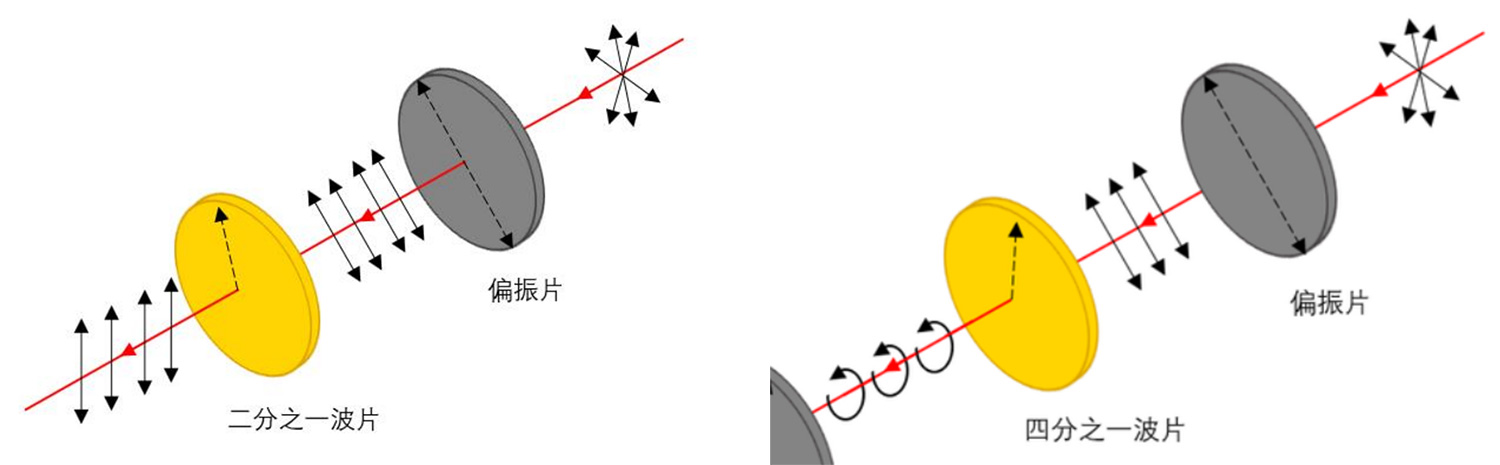

1/2波片（半波片）可以将线偏振光旋转任意角度，旋转的角度是入射光偏振相反和光轴之间的夹角的2倍，如波片光轴是22.5°。则出射光偏振态顺时针转换45°；如波片光轴是45°。则出射光偏振态顺时针转换90°。与一个偏振分光棱镜组合后常用于对偏振态需要转化的合束器上。
1/4波片是可以使线偏振光延迟1/4波长，使线偏振光转变成圆偏振光。相反的，它们也能把圆偏振光转变成线偏振光。与一个偏振分光棱镜组合后，1/4波片能被用在一种隔离器上。

应用领域：在激光、光通讯、仪器等领域，用于合束器的偏振态转换要求以及隔离器、环形器。


荣德的技术特点：

  1. 高损伤阈值，能承受高达10J/cm2 以上的能量密度；
  2. 紫外光、可见光至近红外等波长范围内均可设计和加工；
  3. 延迟精度高可达λ/500，不同相位延迟版本均可设计及加工。

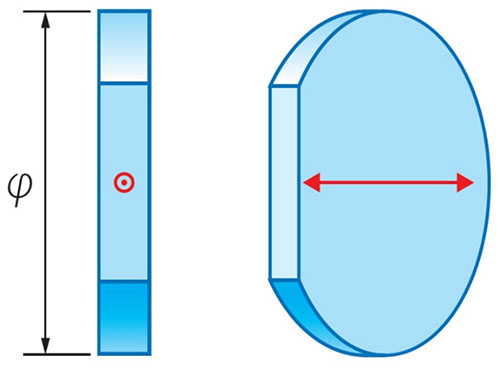

真零级波片

  • 单片石英晶体
  • 厚度 0.04-0.20mm
  • 高损伤阈值
  • 低成本

性能指标
材料
石英晶体
尺寸
0.5×0.5mm~φ50.8mm
平行度
＜3″
表面光洁度
20-10
透过波前（P-V）
λ/8@ 632.8nm
延迟量
λ/2, λ/4,λ/8
延迟精度
λ/300
镀膜
AR@ 1290~1360,1490,1525~1625nm
损伤阈值:
10 J/cm2 @ 1064nm 10ns, 20Hz

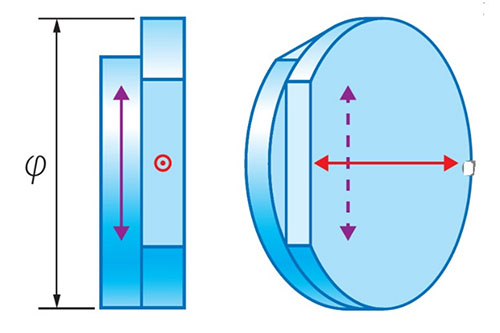

零级波片（深化光胶）


  • 两片石英晶体
  • 厚度1.0-2.0mm
  • 高损伤阈值
  • 良好温度性能
  • 深化光胶

性能指标
材料
石英晶体
尺寸
2×2mm~φ50.8mm
平行度
＜3″
表面光洁度
20-10
透过波前（P-V）
λ/8@ 632.8nm
延迟量
λ/2, λ/4,λ/8
延迟精度
λ/300
镀膜
AR@λc±30nm
损伤阈值:
5 J/cm2 @ 1064nm 10ns, 20Hz

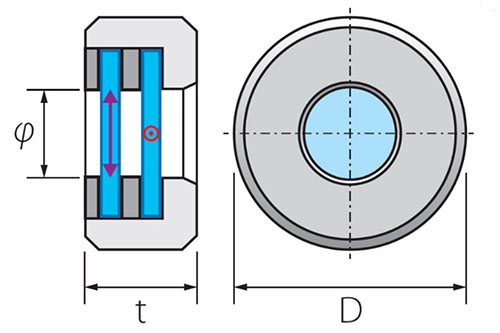

空气隙零级波片



  • 两片石英晶体
  • 厚度1.0-2.0mm
  • 高损伤阈值
  • 良好温度性能
  • 减反膜及支架装配
性能指标
材料
石英晶体
尺寸
2×2mm~φ50.8mm
平行度
＜3″
表面光洁度
20-10
透过波前（P-V）
λ/8@ 632.8nm
延迟量
λ/2, λ/4,λ/8
延迟精度
λ/300
镀膜
AR@λc±30nm
损伤阈值:
10J/cm2 @ 1064nm 10ns, 20Hz


消色差波片


  • 石英晶体+氟化镁
  • 厚度 1.0-2.0mm
  • 波长带宽广
  • 良好温度性能
  • UV胶合
性能指标
材料
石英晶体
尺寸
Φ12.7mm~φ25.4mm
平行度
＜3″
表面光洁度
20-10
透过波前（P-V）
λ/8@ 632.8nm
延迟量
λ/2, λ/4,λ/8
延迟精度
λ/50
镀膜
AR@ 400-600,500-700,700-900,900-1100nm
